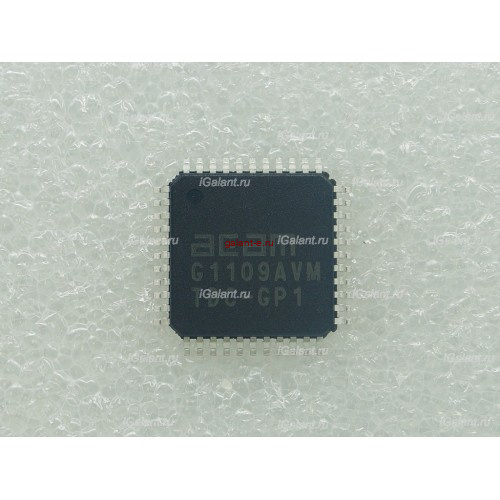

TDC-GP1, Acam (AMS)

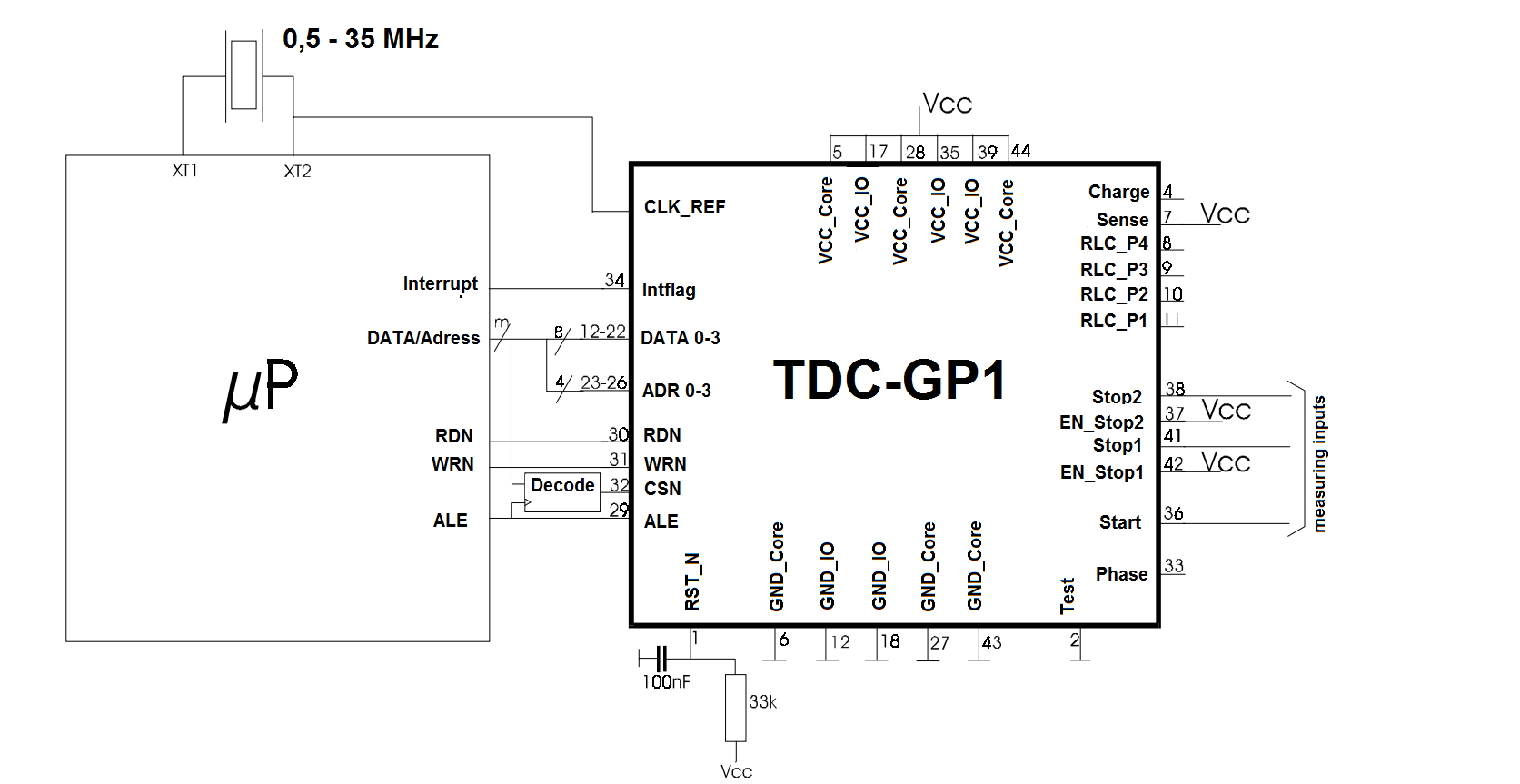

TDC-GP1 – универсальный 2-х канальный ВЦП высокого класса с параллельным интерфейсом для промышленных применений и научных приборов Сферы применения: - приборы позиционирования, основанные на измерениях прохождения лазерных или ультразвуковых волн в различных средах - датчики основанные на конденсаторном, резистивном или индуктивном методах преобразования, - экспериментальные лабораторные установки в ядерной физике и физике высоких энергий. Общее описание: Микросхема может работать в нескольких режимах измерения, устанавливаемых с использованием программного обеспечения. Коммуникации с внешним процессором осуществляются через 8-битный интерфейс (8-бит данные, 4-бит адресация, WRN, RDN, CSN, ALE – управляющие сигналы). Питание в диапазоне от 2,7В до 5,5В обеспечивает совместимость с различными внешними конструкциями. Потребление несколько мкА позволяет работать от батареек и аккумуляторов. Два канала измерения имеют базовое разрешение 15 бит. Оба канала отрабатывают общий «Старт» и до четырёх «Стоп» команд. Не только интервалы между Старт и Стоп командами могут быть измерены, но и между Стоп командами относительно друг друга. Таким образом, восемь различных событий могут быть измерены. Максимальное разрешение может быть достигнуто при сравнении событий поступивших на различные каналы. Двухканальное измерение позволяет измерять фазовые сдвиги между импульсами, в том числе и отрицательные. Преимуществом является и предварительный делитель, позволяющий расширить диапазон измерений. Кроме двух нормированных режимов измерений TDC-GP1 может быть использован в режиме с настраиваемым разрешением. В этом режиме используется опорная частота кварцевого генератора и программируемые корректировочные значения устанавливаемые программистом, а регулирование осуществляется схемой фазовой автоподстройки частоты PLL, требующей небольшое дополнительное число недорогих компонентов. Высокие результаты измерения при этом стабильны во времени и не зависят от партии микросхемы, температуры и питающего напряжения. Технические преимущества: - 2 канала измерений с разрешением до 250 пс, одноканальное измерение с разрешением 125 пс - 4 события на канал измерения, возможность непрерывной работы без фиксации событий - два диапазона измерений от 3 нс до 7,6 мкс и от 60 нс до 200 мс - 8 событий друг относительно друга могут быть измерены - разрешение между событиями 20 нс, если второе событие пришло раньше 20 нс, оно игнорируется - порты для измерения сопротивлений, индуктивностей и ёмкостей - подстройка чувствительности по фронту измеряемого импульса - 16-битный АЛУ обеспечивает 24-битное разрешение при использовании специальных преобразований - диапазон опорных частот от 500 КГц до 35 МГц - 8-ми битный параллельный интерфейс - напряжение питания +2,7В — +5,5В Доступные корпуса: - TDC-GP1 — корпус 44-TQFP
