Таблица подбора осевых вентиляторов до 60 мм (DC) YS TECH USA

Вентиляторы до 60 мм постоянного тока (DC) YS TECH USA

Размер: 25х25 мм

Серия: NYW02510 - толщина 10 мм

		Серия: NYW02510
		25 X 25 X 10 MM
		Воздушный поток: 2.0 – 3.3 CFM
		Статическое давление: 3.7 – 6.3 mm-H20
		Крыльчатка / Корпус: Пластмасса UL 94V-0 P.B.T.
		Подводящий провод: UL 1571 #28 AWG
		Вес: 7.5 г.
Модель вентилятора	Подшипник	Напряжение	Скорость вращения	Воздушный поток	Статическое давление	Мощность	Уровень шума
		VDC	RPM	CFM	mm-h2o	Watts	db (A)
NYW02510005BL	2 B	5	7000	2.0	3.7	0.40	18.0
NYW02510005BM	2 B	5	8500	2.4	4.5	0.55	22.5
NYW02510005BH	2 B	5	10000	2.8	5.3	0.70	26.0
NYW02510005BS	2 B	5	12000	3.3	6.3	0.95	30.0
NYW02510012BL	2 B	12	7000	2.0	3.7	0.48	18.0
NYW02510012BM	2 B	12	8500	2.4	4.5	0.60	22.5

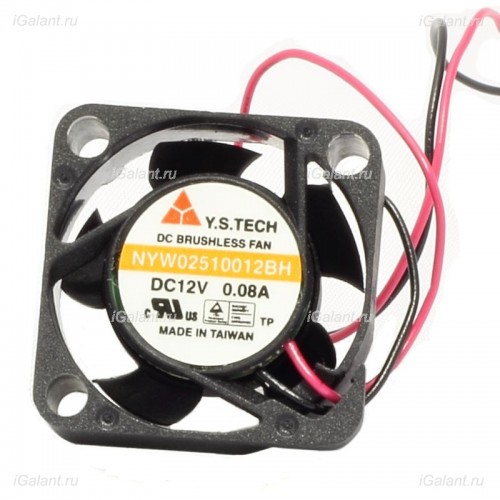

NYW02510012BH	2 B	12	10000	2.8	5.3	0.78	26.0
NYW02510012BS	2 B	12	12000	3.3	6.3	0.96	30.0

Серия: YW02515 - толщина 15 мм

		Серия: YW02515
		25 X 25 X 15 MM
		Воздушный поток: 2.1 – 2.6 CFM
		Статическое давление: 3.1 – 4.7 mm-H20
		Крыльчатка / Корпус: Пластмасса UL 94V-0 P.B.T.
		Подводящий провод: UL 1571 #28 AWG
		Вес: 10.0 г.
Модель вентилятора	Подшипник	Напряжение	Скорость вращения	Воздушный поток	Статическое давление	Мощность	Уровень шума
		VDC	RPM	CFM	mm-h2o	Watts	db (A)
YW02515005BM	2 B	05	9000	2.1	3.1	0.35	24.0
YW02515005BH	2 B	05	1100	2.6	4.7	0.50	28.0
YW02515012BM	2 B	12	9000	2.1	3.1	0.54	24.0
YW02515012BH	2 B	12	1100	2.6	4.7	0.72	28.0

Размер: 30х30 мм

Серия: NYW03010 - толщина 10 мм

		Серия: NYW03010
		30 X 30 X 10 mm
		Воздушный поток: 2.5 – 4.0 CFM
		Статическое давление: 2.0 – 5.2 mm-H20
		Крыльчатка / Корпус: Пластмасса UL 94V-0 P.B.T.
		Подводящий провод: UL 1571 #28AWG
		Вес: 9 г.
Модель вентилятора	Подшипник	Напряжение	Скорость вращения	Воздушный поток	Статическое давление	Мощность	Уровень шума
		VDC	RPM	CFM	mm-h2o	Watts	db (A)
NYWO3010005BL	2 B	05	5800	2.5	2.0	0.25	<17.0
NYWO3010005BM	2 B	05	6800	3.0	2.7	0.35	18.0
NYWO3010005BH	2 B	05	7800	3.4	3.3	0.40	21.5
NYWO3010005BS	2 B	05	10,000	4.0	5.2	0.65	28.0
NYWO301O012BL	2 B	12	5800	2.5	2.0	0.42	<17.0
NYWO3010012BM	2 B	12	6800	3.0	2.7	0.48	18.0
NYWO3010012BH	2 B	12	7800	3.4	3.3	0.48	21.5
NYWO3010012BS	2 B	12	10,000	4.0	5.2	0.72	28.0

Серия: NYW03015 - толщина 15 мм

		Серия: NYW03015
		30 X 30 X 15 mm
		Воздушный поток: 3.8 – 6.1 CFM
		Статическое давление: 2.8 – 7.1 mm-H20
		Крыльчатка / Корпус: Пластмасса UL 94V-0 P.B.T.
		Подводящий провод: UL 1571 #28AWG
		Вес: 13 г.
Модель вентилятора	Подшипник	Напряжение	Скорость вращения	Воздушный поток	Статическое давление	Мощность	Уровень шума
		VDC	RPM	CFM	mm-h2o	Watts	db (A)
NYWO3015005BL	2 B	05	7000	3.8	2.8	0.30	<17.0
NYWO3015005BM	2 B	05	8000	4.4	3.7	0.425	20.5
NYWO3015005BH	2 B	05	9000	4.9	4.4	0.55	25.0
NYWO3015005BS	2 B	05	11,000	5.7	6.3	1.00	30.0
NYWO3015012BL	2 B	12	7000	3.8	2.8	0.36	<17.0
NYWO3015012BM	2 B	12	8000	4.4	3.7	0.48	20.5
NYWO3015012BH	2 B	12	9000	4.9	4.4	0.54	25.0
NYWO3015012BS	2 B	12	11,500	5.9	7.1	1.08	30.0

Размер: 40х40 мм

Серия: YW04010- толщина 10 мм

		Серия: YW04010
		40 X 40 X 10 mm
		Воздушный поток: 4.5~8.1 CFM
		Статическое давление: 2.0~5.4 mm -H2O
		Крыльчатка / Корпус: Пластмасса UL94V-0 P.B.T.
		Подводящий провод: UL 1007 #26 AWG
		Вес: 15 г.
Модель вентилятора	Подшипник	Напряжение	Рабочий диапазон напряжений	Скорость вращения	Воздушный поток	Статическое давление	Ток	Мощность	Жизненный цикл/40C	Уровень шума
		VDC	VDC	RPM	CFM	mm-H2O	mA	W	Hour	dB(A)
YW04010005BL	2 B	05	4~5.5	4500	4.5	2.0	90	0.45	80000	21.5
YW04010005BM	2 B	05	4~5.5	5500	5.6	2.9	130	0.65	80000	26.5
YW04010005BH	2 B	05	4~5.5	6500	6.6	4.1	170	0.85	75000	29.0
YW04010005BS	2 B	05	4~5.5	7500	8.1	5.4	250	1.25	65000	34.5
YW04010012BL	2 B	12	7~13.2	4500	4.5	2..0	55	0.66	80000	21.5
YW04010012BM	2 B	12	7~13.2	5500	5.6	2.9	65	0.78	80000	26.5
YW04010012BH	2 B	12	7~13.2	6500	6.6	4.1	90	1.08	75000	29.0
YW04010012BS	2 B	12	7~13.2	7500	8.1	5.4	120	1.44	65000	34.5
YW04010024BL	2 B	24	12~26.4	4500	4.5	2.0	50	1.20	80000	21.5
YW04010024BM	2 B	24	12~26.4	5500	5.6	2.9	60	1.44	80000	26.5
YW04010024BH	2 B	24	12~26.4	6500	6.6	4.1	70	1.68	75000

Серия: YW04015- толщина 15 мм

		Серия: YW04015
		40 X 40 X 15 mm
		Воздушный поток: 6.1 – 9.5 CFM
		Статическое давление: 4.6 – 8.7 mm-H20
		Крыльчатка / Корпус: Пластмасса UL 94V-0 P.B.T.
		Подводящий провод: UL 1007 #26AWG
		Вес: 26 г.
Модель вентилятора	Подшипник	Напряжение	Скорость вращения	Воздушный поток	Статическое давление	Мощность	Уровень шума
		VDC	RPM	CFM	mm-h2o	W	db (A)

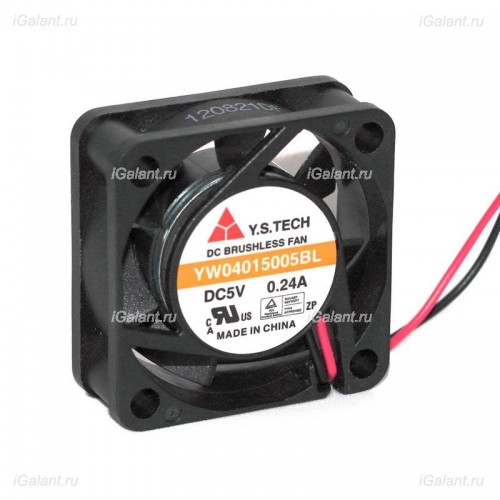

YW040150005BL	2 B	05	6500	6.1	4.6	1.00	28.0
YW04015005BM	2 B	05	7300	7.5	6.8	1.40	32.0
YW04015012BL	2 B	12	6000	6.1	4.6	0.96	28.0
YW04015012BM	2 B	12	7300	7.5	6.8	1.44	32.0
YW04015012BH	2 B	12	8500	9.5	8.7	1.92	36.0

Серия: HYW04020- толщина 20 мм

		Серия: HYW04020
		40 X 40 X 20 mm
		Воздушный поток: 5.7 – 12.0 CFM
		Статическое давление: 3.2 – 11.5 mm-H20
		Крыльчатка / Корпус: Пластмассаl UL 94V-0 P.B.T.
		Подводящий провод: UL 1007 #26AWG
		Вес: 24 г.
Модель вентилятора	Подшипник	Напряжение	Скорость вращения	Воздушный поток	Статическое давление	Мощность	Уровень шума
		VDC	RPM	CFM	mm-h2o	W	db (A)
HYW04020012BL	2 B	12	5000	5.7	3.2	0.84	20.0
HYW04020012BM	2 B	12	6300	7.2	5.2	1.20	25.5

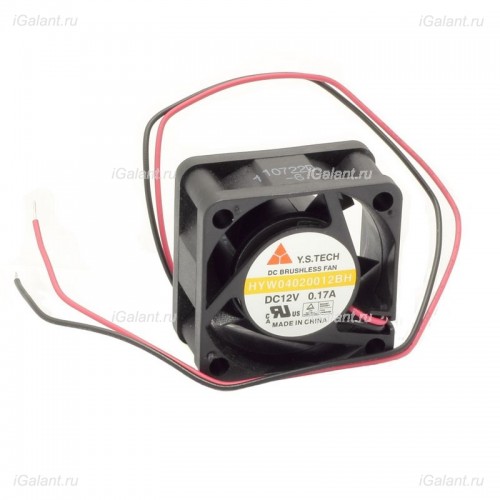

HYW04020012BH	2 B	12	7600	9.0	6.4	1.68	29.5
HYW04020012BS	2 B	12	8900	10.5	9.2	2.04	33.5
HYW04020012BSS	2 B	12	10000	12.0	11.5	2.52	37.5
HYW04020024BL	2 B	24	5000	5.7	3.2	0.96	20.0
HYW04020024BM	2 B	24	6300	7.2	5.2	1.20	25.5

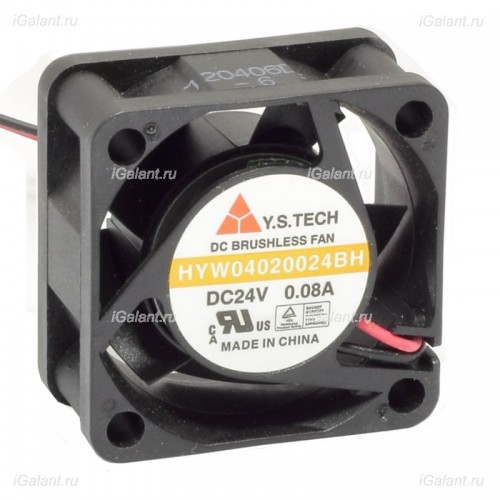

HYW04020024BH	2 B	24	7600	9.0	6.4	1.68	29.5
HYW04020024BS	2 B	24	8900	10.5	9.2	2.40	33.5
HYW04020024BSS	2 B	24	10,000	12.0	11.5	2.88	37.5

Серия: XYW04028 - толщина 28 мм


		Серия: XYW04028-Q
		40 X 40 X 28 mm
		Воздушный поток: 10.3~25.9 CFM
		Статическое давление: 7.9~39.0 mm -H2O
		Крыльчатка / Корпус: Пластмассаl UL94V-0 P.B.T.
		Подводящий провод: UL 1007 #26 AWG
		Вес: 45.1 г.
Модель вентилятора	Подшипник	Напряжение	Скорость вращения	Воздушный поток	Статическое давление	Ток	Мощность	Жизненный цикл/40C	Уровень шума
		VDC	RPM	CFM	mm-H2O	mA	W	Hour	dB(A)
XYW04028012BL	2 B	12	5000	10.3	7.9	90	1.08	80000	24.5
XYW04028012BM	2 B	12	7000	13	12	150	1.8	80000	34.5
XYW04028012BH	2 B	12	8000	14.4	14.6	180	2.16	75000	37.5
XYW04028012BS	2 B	12	9500	16.5	18.9	260	3.12	65000	41
XYW04028012BSE	2 B	12	11000	19	26.2	460	5.52	65000	47
XYW04028012BSS	2 B	12	13000	21.4	31.9	550	6.6	65000	49.5
XYW04028012BU	2 B	12	16000	25.9	39	750	9	65000	51.5
XYW04028024BL	2 B	24	5000	10.3	7.9	80	1.92	80000	24.5
XYW04028024BM	2 B	24	7000	13	12	90	2.04	80000	34.5
XYW04028024BH	2 B	24	8000	14.4	14.6	160	3.84	75000	37.5
XYW04028024BS	2 B	24	9500	16.5	18.9	200	4.8	65000	41
XYW04028024BSE	2 B	24	11000	19	26.2	280	6.72	65000	47
XYW04028024BSS	2 B	24	13000	21.4	31.9	430	10.32	65000

Серия: Xtreme XYW04056 - толщина 56 мм

		Серия: YW04056
		Xtreme 40 x 40 x 56mm
		Воздушный поток: 25.5 CFM
		Статическое давление: 43.3 mm-H20
		Крыльчатка / Корпус: Пластмасса UL 94V-0 P.B.T.
		Подводящий провод: UL 1007 #26 AWG
		Вес: 90.2 г.
Модель вентилятора	Подшипник	Напряжение	Скорость вращения	Воздушный поток	Статическое давление	Мощность	Уровень шума
		VDC	RPM	CFM	mm-h2o	W	db (A)
XYW04056012BSS	2B	12	14000	25.5	40.3	14.16	60.5
XYW04056024BSS	2B	24	14000	25.5	40.3	14.16	60.5

Размер: 45х45 мм

Серия: YW04510- толщина 10 мм

		Серия: YW04510
		45 X 45 X 10 mm
		Воздушный поток: 8.0 – 10.3 CFM
		Статическое давление:2.5 – 4.8 mm-H20
		Крыльчатка / Корпус: Пластмасса UL 94V-0 P.B.T.
		Подводящий провод: UL 1007 #26AWG
		Вес: 17 г.
Модель вентилятора	Подшипник	Напряжение	Скорость вращения	Воздушный поток	Статическое давление	Мощность	Уровень шума
		VDC	RPM	CFM	mm-h2o	W	db (A)
YW04510005SL	S	05	4900	7.6	2.5	0.75	28.5
YW04510005SM	S	05	5300	8.5	3.0	0.85	30.5
YW04510005SH	S	05	6300	10.0	4.0	1.20	35.5
YW04510005BL	2 B	05	5100	8.0	2.8	0.75	29.5
YW04510005BM	2 B	05	5500	8.7	3.4	0.85	31.5
YW04510005BH	2 B	05	6500	10.3	4.8	1.20	37.0
YW04510012SL	S	12	4900	7.6	2.5	1.08	28.5
YW04510012SM	S	12	5300	8.5	3.0	1.44	30.5
YW04510012SH	S	12	6300	10.0	4.0	1.68	35.5
YW04510012BL	2 B	12	5100	8.0	2.8	1.08	29.5
YW04510012BM	2 B	12	5500	8.7	3.4	1.44	31.5

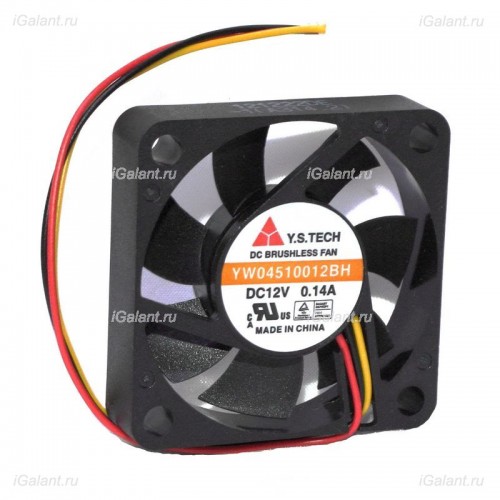

YW04510012BH	2 B	12	6500	10.3	4.8	1.68	37.0

Размер: 50х50 мм

Серия: YW05010 - толщина 10 мм

		Серия: YW05010
		50 x 50 x 10 mm
		Воздушный поток: 9.0 – 13.8 CFM
		Статическое давление: 1.7 – 4.1 mm-H20
		Крыльчатка / Корпус: Пластмасса UL 94V-0 P.B.T.
		Подводящий провод: UL 1007 #26AWG
		Вес: 18.0 г.
Модель вентилятора	Подшипник	Напряжение	Скорость вращения	Воздушный поток	Статическое давление	Мощность	Уровень шума
		VDC	RPM	CFM	mm-h2o	W	db (A)
YW05010005BL	2 B	05	4000	9.0	1.7	0.75	25.5
YW05010005BM	2 B	05	4600	10.7	2.6	0.85	31.0
YW05010005BH	2 B	05	5200	12.0	3.0	1.08	34.0
YW05010012BL	2 B	12	4200	9.5	1.9	1.08	27.0
YW05010012BM	2 B	12	4600	10.7	2.6	1.44	31.0
YW05010012BH	2 B	12	5200	12.0	3.0	1.68	34.0
YW05010012BS	2 B	12	6000	13.8	4.1	2.16	38.5
YW05010024BM	2 B	24	4600	10.7	2.6	2.40	31.0

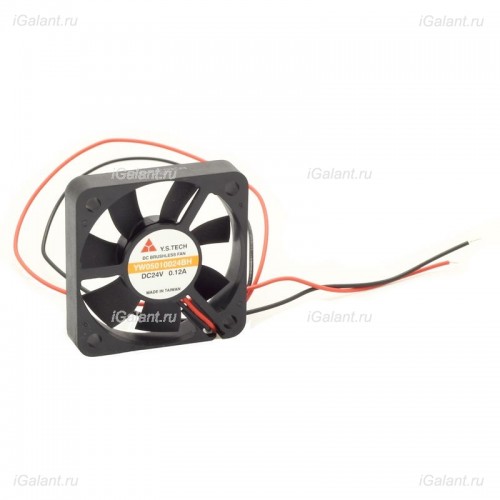

YW05010024BH	2 B	24	5200	12.0	3.0	2.88	34.0

Серия: YW05015 - толщина 15 мм

		Серия: YW05015
		50 x 50 x 15 mm
		Воздушный поток: 12.0 – 17.1 CFM
		Статическое давление: 2.0 – 4.4 mm-H20
		Крыльчатка / Корпус: Пластмасса UL 94V-0 P.B.T.
		Подводящий провод: UL 1007 #26AWG
		Вес: 27.0 г.
Модель вентилятора	Подшипник	Напряжение	Скорость вращения	Воздушный поток	Статическое давление	Мощность	Уровень шума
		VDC	RPM	CFM	mm-h2o	W	db (A)
YW05015005BL	2 B	05	3800	12.0	2.0	0.90	24.5
YW05015005BM	2 B	05	4500	13.8	2.9	1.25	30.0
YW05015005BH	2 B	05	5000	15.5	3.6	1.43	31.5
YW05015012BL	2 B	12	3800	12.0	2.0	1.02	24.5
YW05015012BM	2 B	12	4500	13.8	2.9	1.56	30.0
YW05015012BH	2 B	12	5000	15.5	3.6	2.04	31.5
YW05015012BS	2 B	12	5500	17.1	4.4	2.88	36.5
YW05015024BL	2 B	24	3800	12.0	2.0	1.68	24.5
YW05015024BM	2 B	24	4500	13.8	2.9	1.92	30.0
YW05015024BH	2 B	24	5000	15.5	3.6	2.16	31.5
YW05015024BS	2 B	24	5500	17.1	4.4	2.64	36.5

Серия: YW05020 - толщина 20 мм

		Серия: YW05020
		50 x 50 x 20
		Воздушный поток: 8.9 – 14.0 CFM
		Статическое давление: 2.1 – 5.5 mm-H20
		Крыльчатка / Корпус: Пластмасса UL 94V-0 P.B.T.
		Подводящий провод: UL 1007 #26AWG
		Вес: 36.0 г.
Модель вентилятора	Подшипник	Напряжение	Скорость вращения	Воздушный поток	Статическое давление	Мощность	Уровень шума
		VDC	RPM	CFM	mm-h2o	W	db (A)
YW05020012SL	S	12	3500	8.9	2.1	0.72	22.5
YW05020012SM	S	12	4300	11.0	4.0	1.08	25.0
YW05020012SH	S	12	5300	13.2	4.7	1.32	30.0
YW05020012BL	2 B	12	3900	10.0	2.5	0.72	23.5
YW0502002BM	2 B	12	4800	12.2	4.0	1.08	28.0
YW05020012BH	2 B	12	5600	14.0	5.5	1.32	32.5
